2013/03/10

Arduino

アンテナアナライザーの製作⑮ケース衣替え

アンテナアナライザーですが、完成し実践投入していますが、
使っているうちに、ちょっとした変更をしたくなることも多く、そのたびにケースを開けるのも面倒になります。

今回のケースは上/下の蓋以外に、前/後も取れる物ですが、当面は部品アクセスもありそうですので、アクリルエンクロージャー衣替えしてみました。

しばらくの間、衣替え
落ち着いたところで、元のケースに戻します。
IMG_20171016_191141


IMG_20171016_191302

アンテナアナライザーの製作⑭修正基板到着

本日、会社が休みでしたが、ちょうど修正版の基板が届きましたので、早速前回の仮修正版を分解して新しい基板に部品を乗せ換えてみました。
前回、ミスを含めフットプリントを小変更数か所しています。
IMG_20171012_154650

今回は昼間の作業でしたので、
分解ははんだ吸い取り機でボコボコと一気全ての部品を取り
再利用ました。
IMG_20171012_173158

もちろん今回は修正なしで動作しました。
IMG_20171012_195448
ちなみに、今回の基板は、1mmの基板です。
(前回は1.2mmでした)

PS
今日の製作物
【 ① 0.96OLED版アンテナアナライザーの整線 】
IMG_20171012_142100
ロータリーエンコーダー(プッシュSW付き)もブレッドボード上に配置

スケッチを若干変更

【 ② オシロスコープキット 】

IMG_20171012_082047


IMG_20171012_100757


アンテナアナライザーを使いアンテナ調整

朝一から、アンテナ仮設置です。

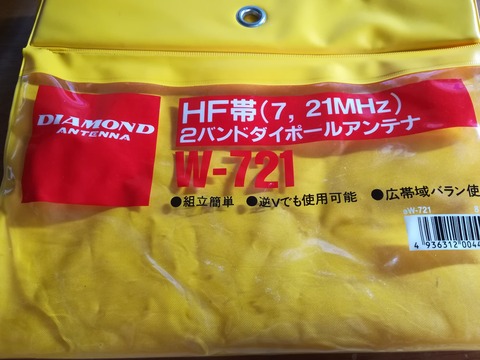

前回、今回屋根のテレビアンテナの上にマストを増設して逆Vを上げるつもりでしたので、恒久的に使えるようにと、ダイアモンド製「W-721」を購入してきました。

IMG_20171009_171417
以前に製作した短縮ダイポールもありますが
今回はトラブルフリーのメーカー製にしました。


屋根に上がろうと、2階のベランダからはしごをかけましたが、かなり危険。。。。。はしごに足をかけましたが、結局恐怖で登れずに早々に断念(;^_^A。

2時間ほど色々なパターンで仮設を試し、一番しっくり来たのが下記の写真のように、雨どいと、庭にポール(テレビマスト)を建てて、その間ほダイポールを設置することにしました。

IMG_20171009_155744

少し、距離が足りずエレメントが折れていますが、仕方ありません。

調整前に昨晩動くように修正した「アンテナアナライザー」で測定してみます。

IMG_20171009_135848

7MHzと21MHz辺りにディップ点がありますね~。


IMG_20171009_135937
バンドスキャンを使い7MHzを見てみると、6MHz辺りで同調している事が分かります。
数十年前はアナライザーなしで、バンドの一番下と一番上のSWRを図って、長いか短いか手探りでやっていましたが、これは素晴らしい。


IMG_20171009_140727
次に、21MHzのバンドスキャンです。こちらも、下の方で同調しています。

ここからエレメントをカット開始。
同調周波数を7MHzは、7.050MHz辺り
21MHzは、21.150辺り
に同調するまで少しずつ切っていきました。
IMG_20171009_150106
7.09でマッチング
僅かに切りすぎました。

1507542758823558965863
21Mはこんな感じです。


今回、アンテナアナライザーを使ってみて、バッテリーが途中に切れてしまいました。
急遽、スマホのモバイルバッテリーで充電しながら測定続行しましたが屋根の上だったら簡単にそうもいかなかったところです。今回は400mAHを搭載していましたが入り・切りをしながら2時間程度だったように思いますので、長時間の測定の場合はモバイルバッテリーが必須です。
※バッテリーマークの電圧はMCUコア電圧ですので、バッテリー電圧に変更する予定です。
(回路は搭載済みですのでスケッチ変更だけです)

今回、仮設のつもりでしたがシックリ設置できましたし、家人の了解ももらえましたので、しばらくこの状態で常設としました。

でも、やっぱりアンテナは屋根の上に、、、、1cmでも高く上げたいものです~。
安全に屋根に登る方法を考えていつかは大屋根に移設!!むりかな~(;^_^A

と、一日アンテナ工事にかかりましたが、免許申請はTSSさんからの保証認定もまだですし、まだしばらくかかりそうですが、ようやく開局に向けて準備が整いました。

そういえば、パドルもないしマイクも持っていませんでした。
そろそろ、パドルを探すことにします。
(アクリルをレーザーカットした自作良いかもですが、接点の部品が良くわからないし・・・。)

マイクはたぶん使わないので、しばらく買わない予定です。



アンテナアナライザーの製作⑬仮修正

昨日、修正した基板は発注していますが明日天候がよさそうですので、アンテナを仮設したいと思い使える状態に修正してみました。

DDSを外して、GNDのパターン他をカット
IMG_20171008_190822
新しい基板が届くまでの仮ですので、
空中配線でジャンパー。
IMG_20171008_202523

今日仕事帰りに日本橋マルツさんで
400mAHのLiPoバッテリーを購入してきました。
サイズもピッタリです。(これに合わせて基板を作ったので当然ですが・・・)
IMG_20171008_203101
50Ω(100Ωパラ)の負荷を付けて
SWRもだいたいOKそうです。
IMG_20171008_202657
ケースにも入れて、明日のアンテナ仮設に投入します。
15074648092321051093805

アンテナアナライザーの製作⑫ミス発見【10/7追記】

ようやくミスを発見できました。

全く予想していなかったDDSのフットプリント製作ミスでした。

bandicam 2017-10-03 12-43-46-055


原因がわかると、何てことありませんが絶対にセンサー部だと思い込んでいましたので、原因究明に異常な時間がかかってしまいました。
BBを使って仮接続
IMG_20171002_204352

それらしい画面になりました。
後は、オフセットで調整ですね。
IMG_20171002_210636
国慶節の時期ですので、再発注してもかなり遅れそうですので、手修正も含め検討したいと思います。

でも、今回ばかりはこの基板を使っての完成を諦めてしまいそうになりましたが、何とか原因が見つかり、ちょっとほっとしています。

PS
アンテナ工事もそろそろベストシーズンですので、流石に焦り始めました(;^_^A。

【10/7追記】
elecrowさんは、本日から操業するようなので先ほど修正基板を発注しておきました。
ちなみに、今日と明日は仕事の予定です・・・。
