ボチボチ、基板を組み立て始めました。
まずは、電源部です。
まずは、電源部です。
電源部は正常に動作しましたが今回増設したスイッチが動きません。。。
回路を確認してすぐに間違い発見(;^_^A
→ジャンパーで処置して正常動作しました。
仮設でメイン基板の裏側に抱かせてみて
2色LEDがメイン基板の穴を通して見える事も確認できました。
強制電源スイッチはこんな感じです。
不用意に押さないように基板の影に隠す格好にしています。
次はとにラジオモジュールです。
今回Si4735-D60とSi4732-A10の両方をテストしました。
まずは従来のSi4735から
問題なく動作しました。

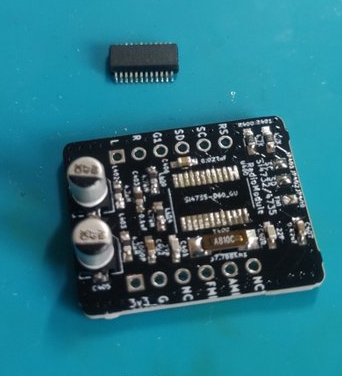

次にSi4732
をテストする前にSi4735を取り外します。
裏側にSi4732-A10を取り付け
ラジオモジュールのテスト環境??(;^_^Aに載せて受信テスト
問題なさそうです。
メイン基板周りはフィルターCLの配置変更とRF-AMPはS9018の代わりにBAG420の
フットプリントを入れましたので両方ほ簡単に動作チャック。
S9018とBGA420を入れ替えてテストした結果BGA420の方が
数dBですが良好な感触でした。
回路を確認してすぐに間違い発見(;^_^A
→ジャンパーで処置して正常動作しました。
仮設でメイン基板の裏側に抱かせてみて
2色LEDがメイン基板の穴を通して見える事も確認できました。
強制電源スイッチはこんな感じです。
不用意に押さないように基板の影に隠す格好にしています。
次はとにラジオモジュールです。
今回Si4735-D60とSi4732-A10の両方をテストしました。
まずは従来のSi4735から
問題なく動作しました。
次にSi4732
をテストする前にSi4735を取り外します。
裏側にSi4732-A10を取り付け
ラジオモジュールのテスト環境??(;^_^Aに載せて受信テスト
問題なさそうです。
メイン基板周りはフィルターCLの配置変更とRF-AMPはS9018の代わりにBAG420の
フットプリントを入れましたので両方ほ簡単に動作チャック。
S9018とBGA420を入れ替えてテストした結果BGA420の方が
数dBですが良好な感触でした。
後の回路は若干の配置変更にとどめていますので問題ないはずです。
午後からのあまりの暑さに半田ごてを止めてビデオ鑑賞してしまいましたので完成は後日に持ち越しとなりました。
