今月二回目の3連休ですが、あいにくの天気です。

さて、前回UV-5Rのスプリアスを測定してLPFは必須であることが分かりました。

前回のスプリアス測定時に持参していったLPFは役不足でしたのでこの連休中に再度作成しようと朝から製作開始。

まずは、144MHz用のLPFを製作します。

IMG_20190921_152008
アースは銅テープを使いました。
コンデンサーは裏側です。

nanoVNAで測定すると第二高調波の288MHz辺りで-20dB程度です
これなら大丈夫ではないかと思います。
144_lpf_v2

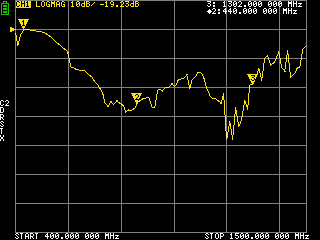

次に430MHz用ですが、こちらはベタアースとコイルの間にも銅板を入れて再度測定した結果こちらもロスも激減、第三高調波域も改善しました。

15690471274053012124616431978335
概ね-20dB程度取れました。
430_lpf_v1


簡易的な測定をRTL-SDRとRTLSDR Scannerrを使って測定してみました。
IMG_20190921_174357
Rig→RTL-SDR間に30dB+14dBを入れ測定しました。

144MHz

UV-5R→ATT→RTLSDR
144_440

UV-5R→LPF→ATT→RTLSDR
144_440_LPF


430MHz
UV-5R→ATT→RTLSDR

430_1350

UV-5R→LPF→ATT→RTLSDR

430_1350_LPF


実際にスペアナで測定していないので何とも言えませんがLPFはそれなりに動作していることが確認できました。
