uBITXは、色々な試みをされていてかなり遊べていますが、今回はRTL-SDRを搭載してみる事にしました。

◆参考WEB◆
SDR(RTL-SDR)をuBITXに接続する方法
    http://www.hamskey.com/2018/04/how-to-connect-sdr-rtl-sdr-to-ubitx-and.html

【ソフトダウンロード】
uBITXマネージャバージョン1.097:
              https://drive.google.com/file/d/1DF0ida-QkXQ12J9XOKE19mmOLr-GKnwo/view
Omni-Rig:

http://www.dxatlas.com/Download.asp
SDR-Console:
              https://1drv.ms/u/s!AovWaZDu7Hrd13Mycr8rIJw0LosU


まずはRTL-SDR接続用にコネクターを増設から始めます。
IMG_20180831_205540
SMAコネクターの取付
次にIFからケーブルをコネクターまで同軸ケーブルで接続。
IMG_20180831_220838

次にuBITXマネージャの設定。
元々の設定は☟これでした。
bandicam 2018-09-01 13-16-48-434

設定後
bandicam 2018-09-01 13-22-47-282
ここで、uBITXの設定はおしまい。

PCの設定に移る前にRTL-SDRをPCにセットしておく。
今回は下記を使いました。
IMG_20180901_172313


Omni-Rigの設定
bandicam 2018-09-01 13-25-05-531
PortはPCに接続しているもので、
都度変化する(私の環境では、COM3orCOM6)

SDR-Consoleを起動すると下記の画面になるので、
RTL-SDRを選択し、「START」する
bandicam 2018-09-01 13-39-25-217

起動後「View」-「Select」
bandicam 2018-09-01 13-34-04-360


bandicam 2018-09-01 13-31-36-537

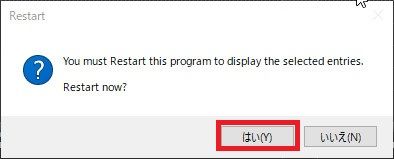

4つチェックしてOKボタンを押すと
プログラムがrestartする
bandicam 2018-09-01 13-35-33-072


画面左にExternal Radioの枠の中の「?」を押下して
bandicam 2018-09-01 13-43-04-157

RIGの設定
bandicam 2018-09-01 13-45-47-798

と、IF outputの設定をする
bandicam 2018-09-01 13-45-54-965


SDR-Consoleの「External Radio」を「再生ボタン」押して起動する。
(自動で起動している場合もあります。)
bandicam 2018-09-01 13-50-57-478

uBITXと正常に接続できるとFT817,Onlineと表示される。
bandicam 2018-09-01 13-50-46-722

最後にuBITXのモードをSDR Mode を「On」に変更。
IMG_20180901_170049
※このモードでは本体スピーカーから音声出力がなくなります。



後はSDR-Consoleから操作できるようになります。

bandicam 2018-09-01 12-20-43-098

RF-GANEをAutomaticにしていると中央部分が盛り上がって見づらいので、
bandicam 2018-09-01 13-58-19-026


私は、0dB~30dBの間で調整しています。
bandicam 2018-09-01 13-56-42-812
