3/8に発注していたPCBが先ほど到着しました。Fusion PCB

1396060459865

思いのほか、綺麗な状態です。
しっかり梱包されていますので、中身は大丈夫そうですね~。

1396060517846

1396060609877
中身は、パンフレットと真空パックされたPCBが入っていました。
色々な先輩方の記事を拝見していると、真空パックが破れていた・・・と書かれていましたが、私の物は、しっかりパックされていました。

1396060648650

1396060705258

5枚のオーダーをしていましたが、実際11枚も入っていました。
オマケが、2枚くらい有るとは知っていましたが、発注の2倍以上とは、ビックリ!です。
(このサービスはホントにうれしいです・・・)

中身の確認です。
1396060965755
シルク印刷も、かすれているところは無く、非常に綺麗です。
今回は、文字の大きさが約1.2mm×約1.2mm 太さが約3mmで、一番小さく細い設定は、6.5mm×7.5mm太さが、0.12mmとしています。

シルク文字サイズが大きく太い設定です。

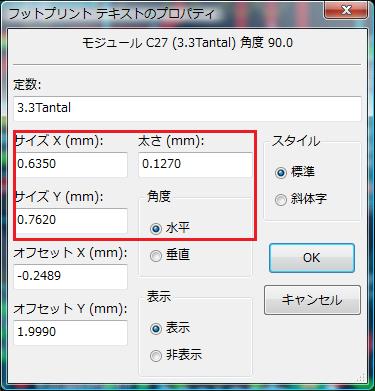

シルク設定

1396064644662
このサイズは問題ないです。



シルク文字サイズが小さく細いい設定です。
一番細いシルク設定

1396064256114
細い設定は、少しつぶれていますが読み取ることはできますね~。

次に、裏面のコメント文字です
裏面シルク設定


1396060999618
半田面のコメントもちゃんと読めます。(反転設定)
少しかすれそうな部分がありますね~。

今回の結果を参考に、次回からは、これを基準に、文字の大きさを1.0mm×1.0mm 太さ1.5mmで設計してみようと思います。

次に、問題の(設計ミス)している個所のチェックです。

1396061069422
解っていましたが、RJ45のボス穴が開いていませんでした・・・・・汗。

1396061808041

しかたが無いので、自分で開けることにします。
1396062265069

無事にうまく開けることができました。

追跡の結果は、日本に上陸してきてから2日で到着しました。
3/8深夜に発注して、3/29AM到着でしたので、3週間で手元に届きました。
配達記録
待っている3週間は長いですね。
まっ、この価格ですので十分納得できますね。
(2週~1カ月程度が平均的の様ですので、この程度の納期はみておく必要があるようです。)


初めてのPCB注文でしたが、設計ミスは有りましたが大満足な結果でした。

今回は、お試しでPCBの設計から発注をして色々と勉強することができました。
今後の設計に生かせる結果となり良かったと思います。

さて、ΔLOOP-Xの予備機用の部品は準備してありますので、時間を見つけて組立ててみることにします。
