2013/03/10

aitendoオリジナルDSPラジオモジュールの製作準備をしています。

先日、ご紹介しましたaitendoオリジナルDSPラジオモジュール の準備を着々としております。

ただ、出張当日に寄る時間があるかは不明ですが、仕事優先ですのでよれない場合はwebで買うことにします。

で、本日は、いつも大変お世話になっています、大阪日本橋のシコンハウスさんで、BAND切り替え用のロータリースイッチを見つけましたので、ご紹介します。

ロータリーsw

1回路12接点のロータリーSWです。
モジュール自体は、18BANDですが、実際は、FM2 TV SW1 SW13は使いませんので、13接点だとちょうどでしたが、惜しくも1接点不足しますが、まぁ、どこか1つパスすればよさそうです。

価格も150円と安価ですね。モジュールに比べSWが大きくなるのが残念ですが、今のところ第一候補としておきます。(引き続き探します。)

近くの小高い丘で、FM受信。18局(未確認です)聴こえました。

夕方、散歩で近くの小高い丘の上にある公園に行ってきました。ついでにラジオも持って行くことにしました。

着いてみると、さすがにGWの最終日ですね~、小さい子供連れの家族が多くさすがアンテナを伸ばすのもちょっと恥ずかしい感じでしたので、少し下ったベンチに陣取りDE1103のロッドアンテナを伸ばして早速ワッチ開始。

まずは、中波の周波数表も持参していましたので、中波からチェック。

結果、あまりパッとしません。どうもノイズが多くダメです。さて、困ったぞ!中波狙いでしたので、周波数表などの準備もしていません。

せっかくですから、ターゲットをFMに移したところ、結構たくさんの放送が受かります。
「これは、いけそう!」と、手書きログに周波数と時間を書き込み、30分ほどで18局も受信できました。
ログを持ち帰りWEBで番組と周波数をチェックしてみましたが、確認できたのは6局でした。
(地元局のFM大阪、802、αステーション、FMCOCOLO、FM NHK大阪 の除いています。)

受信時間:16:50 - 17:20
受信機:DE1103DRM

   79.9 KISS-FM(淡路or三原)
   80.7 FM徳島
   77.6 KISS-FM(姫路)
   79.2 FMちゃお 八尾市コミュニティー
   82.4 FM HANAKO 守口市コミュニティー
   83.5 FM宝塚

受信した順番です。※IDで確認はできていません。あくまで、周波数、番組内容で推測しています。

ロケーション的に南側は、山でふさがれてる場所ですが、北方向は開けた場所ですのでまた機会を見つけて再度ミニぺディをやってみます。(本当に近場なので、いつでもできますが・・・・笑)

写真が無く寂しいので、DE1103DRMの画像を入れてみました。

de1103-1
 アイキャスエンタープライズさんのHPより拝借しました。

各種SDRソフト(SDR#/HDSDR/SDR RadioV2.0)で、DRM放送の受信に成功しました。

昨日に引き続き、6時過ぎよりRNZI(DRM)を狙っていました。

まずは、昨日一度経験しましたSDR#からデコードをトライし、受信が安定してきた6時30分ごろから音になり始めました。

デコードソフトは、Dream1.17qt4です。

設定:SDR# RTL-AGC ON Tuner-AGC OFF RF Gaine 28dB
    HDSDR RTL-AGC ON Tuner-AGC OFF RF Gaine 28dB
    SDR RadioV2.0 RTL-AGC ON Tuner-AGC OFF RF Gaine 28dB
日時:2013/05/6 06:30~08:30
RTL-SDR:TV28Tv2DVB-T(R820T)+HFコンバーター(TT@北海道さん製)
ANT:ΔLOOP-X(同調モード) PreAMP OFF

RNZI201305050630

昨日に引き続き見の時間は、かなり強力に入感していますが、音は切れてしまいますね~。

次に、HDSDRです。もちろんほぼ同時刻のためRNZIの信号は全く変わらず強力ですので、デコード成功!
先日「ゆうちゃんのパパ」さんBLOGに設定詳細ーの記事がUPされていましたので、そのように設定し簡単にデコード成功です。(ゆうちゃんのパパさんいつも詳細な設定情報のご提供ありがとうございます。)

ゆうちゅんのパパさんの記事はこちらです。RTL-SDR DRM受信 HDSDR+Dream1.17の導入、受信方法(qt-mt230nc.dll faad2_drm.dll)

【HDSDR】RNZI201305060646

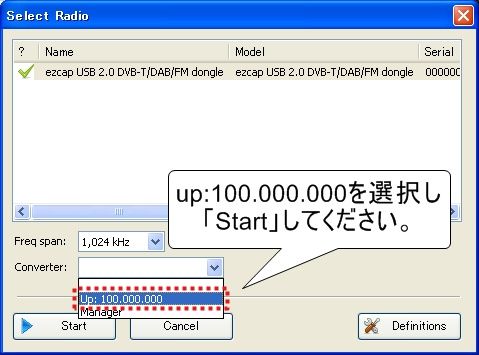

ここで、RNZIの周波数が変わる(QSY)時間となりましたので17.675MHzに移動して、今度はSDR RadioV2.0でも挑戦し、これも成功しました。

0】NZI201305060703

SDR RadioV2.0の設定も、「ゆうちゃんのパパ」さんの情報で、「SSB Data-u」の設定をすることで、デコード成功となりました。その記事はこちらです。RTL-SDR HFDL+SDRRadio.com v2.0のData-Uを使用してみました。

デコードは、SNR12dB前後からでき始めますが音は切れてしまいます。
DE1103DRMでも同じですが、デジタルであることを再認識しました。

最後に、DRMのスケジュールを確認できるページをご紹介します。
http://baseportal.com/baseportal/drmdx/main

 録音は、6:46ごろのものです。

DreamOut.mp3

1431KHz岐阜ラジオ(GBS)の受信記録です。

今日は、もう一局新たに岐阜ラジオを聴くことができました。先日は、この周波数で和歌山放送を聴き受信記録を書きましたが、今日のこの時間は岐阜ラジオが強力です。

番組を十分楽しめるレベルでしたので、30分きっちり聴いていました。

設定:SDR# RTL-AGC ON Tuner-AGC OFF RF Gaine 8.7dB
日時:2013/05/05 22:59-23:30
RTL-SDR:TV28Tv2DVB-T(R820T)+HFコンバーター(TT@北海道さん製)
ANT:ΔLOOP-X(同調モード) PreAMP ON


岐阜ラジオ(1431KHz)2013-05-05

番組から、岐阜ラジオと特定しています。23:00  AKB ラジオドラマ劇場
SDRSharp_20130505_135931Z_1431kHz_AF.mp3

番組の終了部分の録音です。少し混信が増えてきていますが、CMで、大垣 明宝が確認できました。
SDRSharp_20130505_142655Z_1431kHz_AF.mp3

1422KHzラジオ日本の受信記録です。

今日は、横浜にあるラジオ日本を狙い、1422KHzをしばらく聴いていました。
狙い通り22時直前に、あがりだしましたので受信記録していきます。

まぁ、横浜とは言え50KWの強力な送信ですので、簡単に受信できたといえばそうなんですが、普段なかなか聴こえない状況です。

ちなみに、この周波数で地元局の和歌山放送の中継局(橋本市)100Wがあるのですが、こちらは、距離たったの10KM程度でも、全く聴こえません。(間に山がありますので無理みたいです)

と言う訳でいつもの記録です。

設定:SDR# RTL-AGC ON Tuner-AGC OFF RF Gaine 19.7dB
日時:2013/05/05 21:59
RTL-SDR:TV28Tv2DVB-T(R820T)+HFコンバーター(TT@北海道さん製)
ANT:ΔLOOP-X(同調モード) PreAMP ON

ラジオ日本(1422KHz)2013-05-05-215900

SDRSharp_20130505_125852Z_1422kHz_AF.mp3
